　　步進電機和普通電機的基本結構一樣，都是由定子和轉子組成，其中定子分為定子鐵芯和定子繞組。轉子有4個均勻分布的齒。電機定子鐵芯由電工鋼片疊壓而成，電機定子繞阻是繞在電機定子鐵芯6個聯合分布的齒上的磁圈，在直經方位相對性的2個齒上的磁圈串接在一起，組成一相操縱繞阻。圖中的直流伺服電機可組成A、B、C三相操縱繞阻，所以叫做三相步進電動機。


　　三相步進電機的控制方式分三種：

　　(1)三相單三拍工作方式，A-B-C-A；

　　(2)三相雙三拍工作方式，AB-BC-CA-AB；

　　(3)三相六拍工作方式，A-AB-B-BC-C-CA-A。

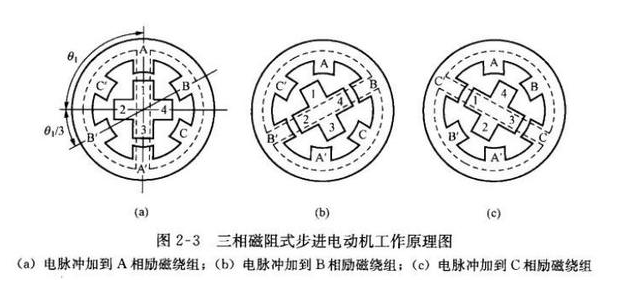

　　如圖a所示，如果先將電脈沖加到A相勵磁繞組，定子A相磁極就產生磁通并對轉子產生磁拉力，使轉子的1、3兩個齒與定子的A相磁極對齊。然后再將電脈沖通入B相勵磁繞組，B相磁極便產生磁通。圖b所示可以看出這時轉子2、4兩個齒與B相磁極靠得最近，于是轉子便沿著逆時針方向轉過30°，使轉子2、4兩個齒與B相磁極靠得最近，于是轉子便沿著逆時針方向轉過30°，使轉子2、4兩個齒與定子B相磁極對齊。如果按照A-B-C-A的順序通電，轉子則沿著逆時針的方向一步步的轉動，每步轉過30°，這個角度就叫步距角。顯然，單位時間內通入的電脈沖數越多，電動機轉速越高。如果按A-C-B-A順序通電，步進電動機將沿著順時針方向一步步的轉動。從一相通電換接到另一相通電稱為一拍，每一拍轉子轉動一個步距角。像上述的步進電動機，三相勵磁繞組依次單獨通電運行，換接3次完成一個通電循環，稱為三相單三拍通電方式。


　　如果使兩相勵磁繞組同時通電，即按AB-BC-CA-AB順序通電，這種通電方式稱為三相雙三拍，其步距角仍為30°。(感興趣的自己研究一下)

　　三相六拍工作方式：A-AB-B-BC-C-CA-A

　　若將電脈沖首先通入A相勵磁繞組，轉子1、3與A相磁極對齊，如圖a。然后再將電脈沖同時通入A、B相勵磁繞組，這時A相磁拉力1、3兩個齒，B相磁極拉著2、4兩個齒，使轉子沿著逆時針方向旋轉，轉過角15°時，A、B兩相的磁拉力正好平衡，轉子靜止于圖b所示位置。如果繼續按B-BC-C-B-CA-A的順序通電，步進電動機就沿著逆時針方向以15°步距角一步步轉動。
